    震動模擬


    分析的目的

    1.通過振動模擬分析，我們能得到每個塑件的應力和應力峰值。


    2.同時計算材料的抗疲勞壽命，我們就能判斷所選擇的材料是否符合承重要求。


    分析條件

    振動頻率（Z） 功率譜密度
    10 0.208
    55 0.0677
    180 0.0026
    300 0.0026
    360 0.00146
    1000 0.00146

    材料參數

    編號 名稱 材料 密度 彈性模量 抗拉強度 橫向變形系數
    1 鏡片 PC 1200 2400 67 0.3
    2 反射器 PC 1200 2400 67 0.3
    3 外罩 PP+TD20% 1040 1800 20 0.3

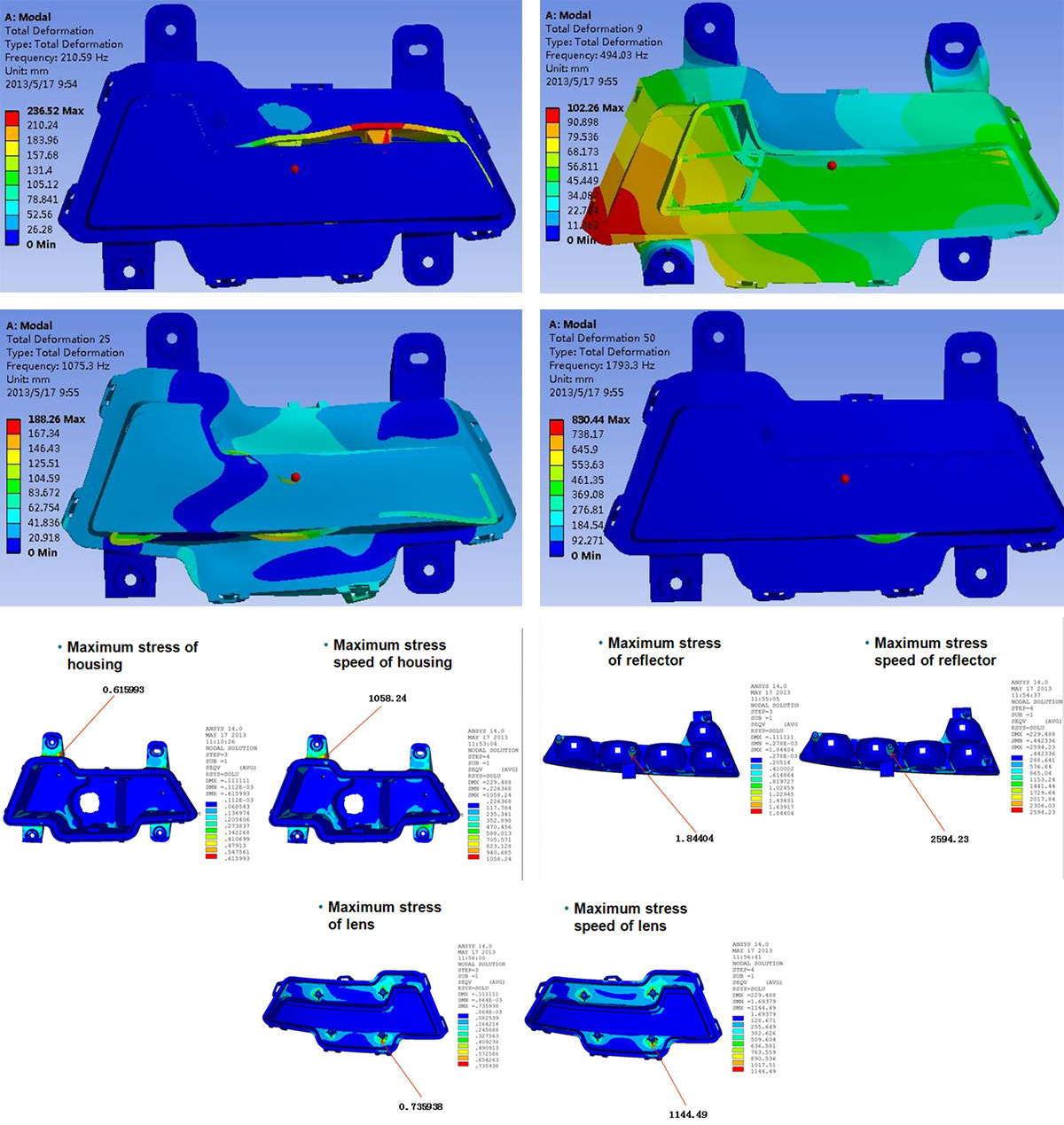

    模態分析

    zz

    分析結果

    零件 壓力(MPa) 允許循環數 實際循環數 損傷 總損傷
    鏡片 1σ(0.74) 1.64E24 5.32E7 3.24E-17 7.14E-13
    2σ(1.48) 5.69E20 5.24E7 9.21E-14
    3σ(2.22) 5.39E18 3.35E6 6.22E-13
    外罩 1σ(0.62) 1.15E19 1.25E8 1.08E-11 2.09E-07
    2σ(1.24) 4.01E15 5.05E7 1.25E-08
    3σ(1.86) 3.79E13 7.93E6 2.08E-07
    反射器 1σ(1.84) 4.66E19 4.86E7 1.04E-12 2.13E-08
    2σ(3.68) 1.61E16 2.11E6 1.30E-09
    3σ(5.52) 1.52E14 3.06E6 1.99E-08

    反射鏡，房總損傷，晶狀體是小于1的，所以不會發生疲勞破壞
